A gyúlékony és robbanásveszélyes illékony gázokkal üzemelő gyártóműhelyekben, mint például a vegyiparban, a gyógyszeriparban, a lítium akkumulátor-, a tinta- és a bevonatiparban, a közönséges vízhűtők súlyos biztonsági kockázatokat hordoznak magukban. A vízhűtéses, robbanásbiztos hűtőberendezések speciális hűtőberendezések, amelyeket kifejezetten veszélyes munkakörülményekre terveztek.
A hagyományos vízhűtéses hűtőberendezések motorjai és elektromos vezérlődobozai csak az alapvető por- és vízálló szabványoknak felelnek meg. A berendezés indítása, leállítása vagy rövidzárlati meghibásodása során keletkező elektromos szikrák könnyen meggyújthatják a gyúlékony gőzöket, például acetont, alkoholt és elektrolitot a műhelyekben. Ezzel szemben a robbanásbiztos vízhűtéses hűtők minden feszültség alatt álló elektromos alkatrésze lángálló tömítési módosításokon esik át.
Robbanásbiztos szivattyúkészlet motor
A berendezés vízkeringető szivattyúja és kenőolaj-szivattyúja vastagított lángálló kék robbanásbiztos motorokkal van felszerelve. A héj precíziós tömítésen és köszörülésen esik át, ami megakadályozhatja a szikrák és a belsejében keletkező magas hőmérséklet kiszivárgását. A motorok és olajszivattyúk kábelkimeneteinél robbanásbiztos tömítő csatlakozásokat helyeznek el, hogy megakadályozzák a gyúlékony gázok beszivárgását a motorokba a kábelek mentén. Bár az alsó vízkeringető szivattyú hidraulikus felépítése megegyezik a hagyományos vízszivattyúkéval, a hajtómotorjának robbanásbiztosnak kell lennie, hogy az áramforrásnál elkerülje a gyújtóforrásokat.
Ex robbanásbiztos elektromos kapcsolószekrény
A szekrény külön "Ex" robbanásbiztos címkével van ellátva, és a teljes berendezés központi vezérlőegységeként szolgál. Megvastagított acéllemezekkel készül, a szekrényajtó illesztési felülete lángálló tömítőfelületként funkcionál. Még akkor is, ha a rövidzárlatok szikrát okoznak a mágneskapcsolókból vagy a szekrényen belüli vezetékekből, a robbanáshullámok és az elektromos ívek a szekrény testén belül maradnak. Az érintőképernyő és a kezelőgombok kétrétegű, zárt, robbanásbiztos kezelést alkalmaznak, a kábelbemeneti és -kimeneti csatlakozóknál pedig robbanásbiztos tömítő kábeltömszelencék vannak felszerelve. A szekrényen robbanásbiztos minősítéssel rendelkező hivatalos adattábla található, míg a vízhűtők hagyományos elektromos vezérlőszekrényei nem rendelkeznek robbanásbiztos szerkezettel vagy megfelelőségi tanúsítvánnyal. Minden belső megszakító, relé és hőmérséklet-szabályozó modul kifejezetten robbanásbiztos alkatrész.
A hűtőberendezés fő egységeinek robbanásbiztos korszerűsítése

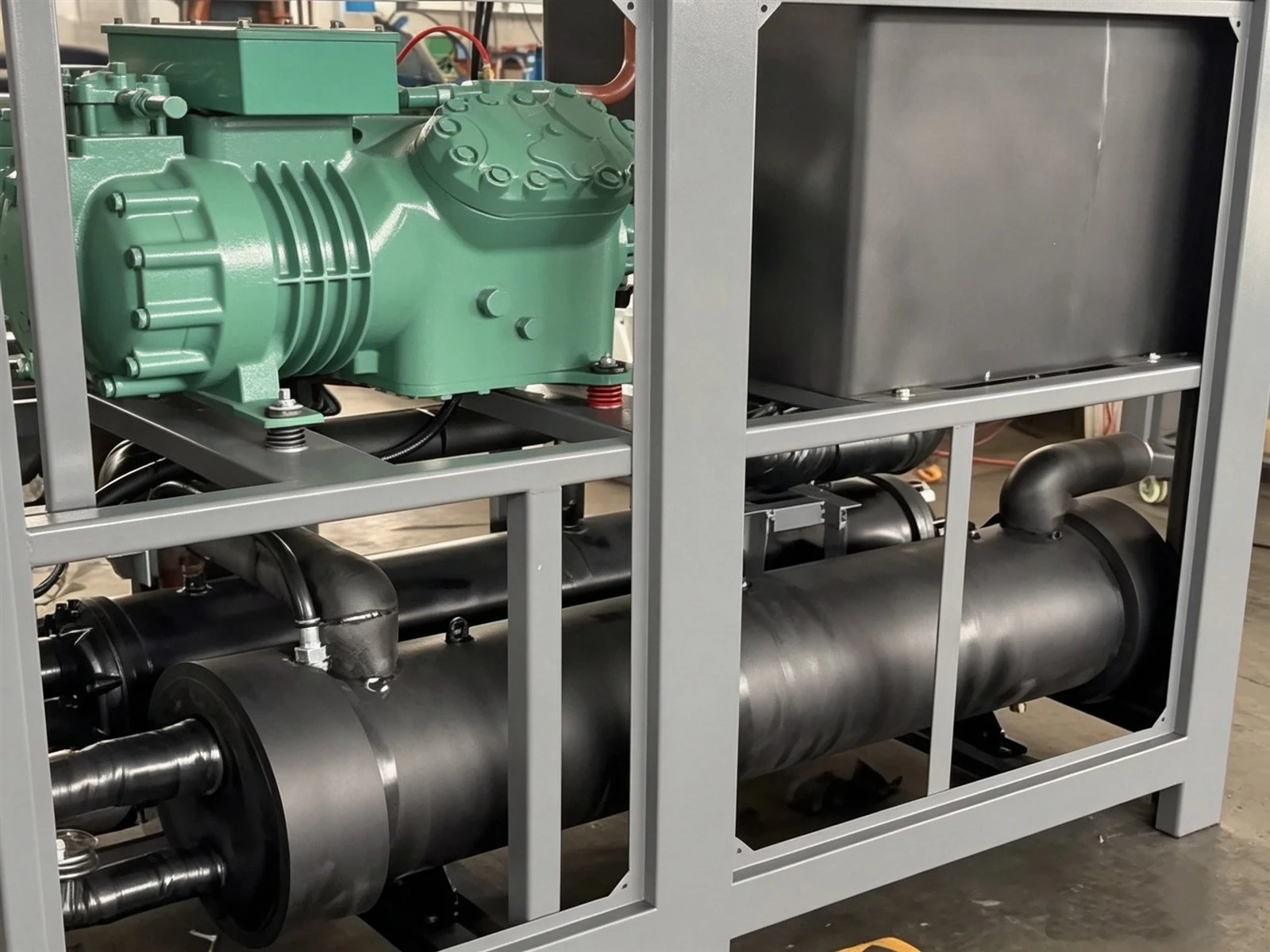

Az egység egy vízhűtésre szolgáló héj-csöves kondenzátort és egy félig hermetikus dugattyús kompresszort alkalmaz. Hőcserélési elve megegyezik a hagyományos vízhűtéses egységekével, ugyanakkor robbanásbiztos adaptációt valósítottak meg az alapvető alkatrészeknél:
A kompresszor független robbanásbiztos vezetékkamrával van felszerelve a motor feszültség alá helyezése során keletkező elektromos ívek elkülönítésére; minden hőmérséklet- és nyomásfigyelő szondát robbanásbiztos távadóra cserélnek, a mágnesszelep tekercseit pedig lángálló burkolattal látják el; A csővezetékeket égésgátló hőszigetelő réteggel vonják be, hogy megakadályozzák az éghető anyagok érintkezését a magas hőmérsékletű csővezetékekkel. Eközben fém tömítő tömítéseket használnak a csővezetékek karimáihoz, hogy nagymértékben csökkentsék a hűtőközeg és a másodlagos hűtőközeg szivárgásának kockázatát.
